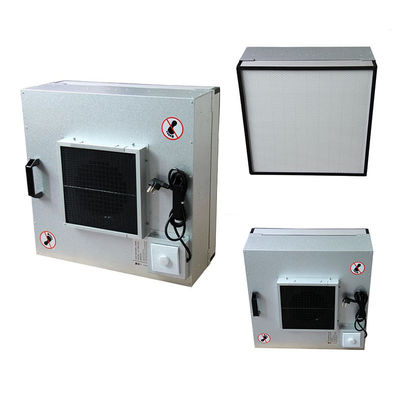

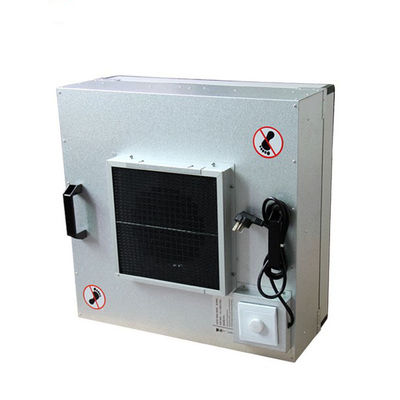

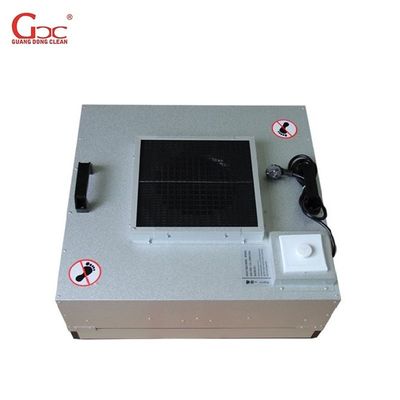

Cleanroom Fan Filter Unit
FFU is de afkorting van fan filter unit. Het is een soort luchttoevoerapparaat met aandrijfkracht en filterfunctie. Lucht wordt aan de bovenkant van de FFU aangevoerd en passeert HEPA-filters. Gefilterde lucht komt gelijkmatig uit de uitlaat, modules verbinding draait.
FFU levert schone lucht en deeltjescontrole. FFU wordt geïnstalleerd op het plafond van de cleanroom (25% tot 100% dekkingsgraad), de algemene afmeting is 2'*2' of 2'*4' of 4'*4' of een andere aangepaste maat per verzoek van onze klant
Kenmerken
1. Productmateriaal
a. Boxstructuur: SGLD (roestvrij staal optioneel)
b. De luchtinlaat heeft een afneembaar ventilatorbeschermingsnet en een luchtstroomafbuigring, kan een soepele luchtstroom garanderen,
en de veiligheid beschermen tijdens de constructie.
c. Rond de hoek van de ventilatorbox zit een schot, om te helpen bij het aansluiten van het HEAP-filter.
d. Ventilator:
(a) Type: Centrifugaalventilator.
(b) Waaier Materiaal: Plastic/Aluminium.
(c) Luchtstroomsnelheid: 0,35 m/s-0,62 m/s, instelbare snelheid. Initiële weerstand: ≤130Pa, Eindweerstand: ≤200Pa.
(d) Hoge statische druk kan het drukverlies van filter/diffusieplaat/verhoogde vloer/cleanroom/droge spoel en retourkanaal overwinnen.
(e) Geluidsniveau: <58dB(A)(0,45m/s)
(f) Vermogen: Eenfasig 220V 50Hz (kan worden uitgerust met een omwisselstekker die geschikt is voor uw lokale spanning).
(g) Klemmenkast: driegats snelle stroomaansluiting.
(h) AC-stekkers: China CPCS-CCC (Type I).
2. Besturingssysteem
a. Optionele centrale besturing: FFU-groepsbesturingssysteem, veld- en externe AAN/UIT-besturing wordt toegepast en de werkende staat van de FFU-lus wordt via signaal in de centrale bewaking van de fabriek gebracht. De centrale besturingscomputer kan FFU starten, stoppen en de snelheid regelen en de werk- en overbelastingsstatus van FFU weergeven.
b. Geeft een indicatie van storingen en uitvaltijd.

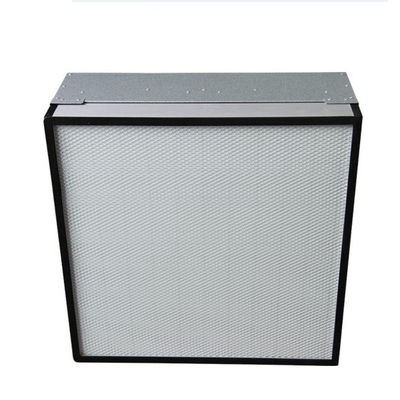

3. HEAP-filter
a. Filtermateriaal: H13/h14 (99,97-99,99%@0,3μm) Glasvezel.
b. Frame: Aluminiumlegering.
c. Filter is streng getest voordat het de fabriek verlaat, kan een testrapport verstrekken.
Parameters
| Item |
GCC-FFUA-1 |
GCC-FFUA-2 |
GCC-FFUA-3 |
GCC-FFUA-4 |
| Afmeting (BxLxH) |
575x875x275mm |
920x615x275mm |
575x1175x275mm |
615x1225x275mm |
| Luchtstroom |
800~900m³/h |
800~900m³/h |
1100~1200m³/h |
1100~1200m³/h |
| Luchtsnelheid |
0,35~0,55m/s |
| Totale druk |
230Pa |
230Pa |
230Pa |
230Pa |
| Vermogen |
100W |
100W |
100W |
100W |
| Gewicht |
25kg |
27,5kg |
34kg |
37,5kg |
Geluid
(1m onder het HEPA-filter) |
55~63dB |
| Trilling |
0,2~0,7mm/s |
| Besturingsmodus |
Handmatig of Groepsbesturing via Computer |
| Opties |
DOP Injectiepoort / DOP Monsterpoort / Drukverschilvaltestpoort /
Drukverschilalarmapparaat
|
| HEPA-filter |
Afmeting (BxHxD) |
570x870x69mm |
915x610x69mm |
570x1170x69mm |
610x1220x69mm |
| Efficiëntie |
99,99% 0,3μm |
| Frame |
Hoogwaardig geanodiseerd aluminium |
| Initiële drukval |
110Pa@0,45m/s±15% |
| Eigenschap |
PU-schuim eindeloze pakking |
Toepassing
Toepassing in klasse 10.000 tot klasse 10 van cleanrooms, zelfs het vormen van ultra-schone assemblagelijnen, schone werkplekken, schone cabines, schone kasten, enzovoort.....
